Šroubové zvedáky M-J jsou často technicky a ekonomicky optimálním řešením v aplikacích, které vyžadují přesný a bezpečný lineární pohyb pro zdvihání-spouštění, tlačení-tažení, naklápění-otáčení, uzamykání-odemykání...; především pro středně těžké zatížení a středně nízké rychlosti.
Šroubové zvedáky kombinují šroub s šneková převodovkou a jsou poháněny elektrickým motorem, přičemž převádějí rotaci na lineární pohyb.
V případech, kdy je to nutné, mohou manžety chránit šroub, což činí šroubové zvedáky vhodné i pro venkovní nebo agresivní prostředí. K dispozici jsou materiály a povrchové úpravy, které umožňují pokrytí téměř jakýchkoli environmentálních podmínek.
Šroubové zvedáky NIASA vám nabízejí širokou škálu kapacit zatížení, od 5 do 500 kN (vyšší na dotaz), tažné i tlakové.
Široká škála možností a příslušenství přizpůsobuje šroubové zvedáky prakticky jakémukoliv systému, který může být navržen, včetně pohonu (jakýkoliv typ elektrického motoru), detekčních a kontrolních zařízení (omezení spínače, enkodéry atd.)...
Bezpečnostní matice zabraňují pádu zatížení v případě selhání provozní trapezoidní matice, což je volba doporučená, pokud by hypotetické selhání mohlo vést k úrazům osob nebo významným škodám na stroji.
KONFIGURACE
Existují dvě konfigurace šroubových zvedáků:
- SR (kulatý tubus) a SS (čtvercový tubus): Šroub se pohybuje, když se otáčí vstupní hřídel převodovky. Zadní trubka chrání šroub. Volitelně, u verze SS, zařízení proti rotaci zabraňuje rotaci šroubu při pohybu.
- NU: Matice se pohybuje podél šroubu, když se otáčí, poháněná vstupní hřídelí přes převodovku.

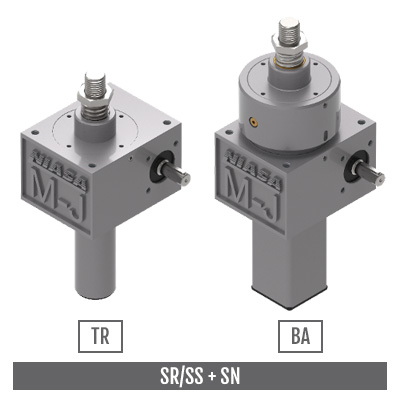

U obou konfigurací lze vybrat mezi dvěma druhy přesných šroubů:
- Trapezoidní (TR): Jsou nákladově efektivní a vynikající volbou pro mnoho případů, zejména při hrubých podmínkách.
- Kuličkové (BA): Jsou dražší, ale mají lepší výkony, především mnohem nižší spotřebu energie a vysokou přesnost, opakovatelnost a účinnost. Obvykle mohou pracovat bez omezení při středních rychlostech zatížení.
- Dále jsou možné dvě převodové poměry: normální a nízká rychlost. V kombinaci s různými stoupáními šroubů, rychlostmi motorů a dalšími reduktory je možné dosáhnout jakéhokoli požadovaného pohybového rychlosti.
TRAPEZOIDNÍ VS KULIČKOVÝ ŠROUB
| Trapezoidní (TR) | Kuličkový (BA) | |
|---|---|---|
| Vysoká zatížení | ··· | ·· |
| Vysoké rychlosti | ·· | ··· |
| Vysoký cyklus zatížení | ·· | ··· |
| Předvídatelná životnost | ·· | ··· |
| Axialní vůle | ·· | ··· |
| Přesnost polohování | ·· | ··· |
| Účinnost | ·· | ··· |
| Samozamykání | ·· | x 1) |
| Nízké náklady | ··· | ·· |
| Šokové zatížení | ·· | ·· |
| Vývoj tepla | ·· | ·· |
| Údržba | ·· | ·· |
| Stick-slip | ·· | ·· |
- Dobré samozamykání v kombinaci s převodovkami - nízká rychlost
POROVNÁNÍ TECHNOLOGIÍ
Hlavní výhody šroubových zvedáků NIASA oproti jiným systémům, jako jsou pneumatické a především hydraulické válce, jsou následující:
- Přesnost pohybu a polohování.
- Bezpečnost díky jejich nevratnosti v mnoha konfiguracích a/nebo přidáním různých brzdových zařízení.
- Energetická účinnost, protože jejich části nabízejí vysoký/velmi vysoký výkon, zejména u kuličkových šroubů, nízkých převodových poměrů a vysokých rychlostí.
- Snadná a rychlá montáž, protože nejsou potřeba hydraulické nebo pneumatické skupiny, ale pouze elektrický motor.
- Spolehlivost a trvanlivost, a méně údržby, díky mechanické robustnosti a jednoduchosti konstrukce.
- Modulární design.
- Více pozic provozu.
- Snadnost dosažení synchronizovaných pohybů několika zařízení, včetně různých zatížení.
- Malé rozměry pro stejnou kapacitu zatížení.
- A další.
BEZPEČNOSTNÍ MATICE
Pokud vyžadujete bezpečnostní matici, která zabraňuje pádu zatížení v případě zlomení normální matice, viz volba: BEZPEČNOSTNÍ MATICE. Jsou dostupné pro všechny velikosti šroubových zvedáků, konfigurace SR/SS a NU, pouze pro trapezoidní šrouby.
